晶振的作用日渐突出,本文章中,香港环保公司将从基于三方面介绍晶振的作用。

2021/3/10 21:19:07      点击:601

1.如何判断晶振好坏,

2.石英晶振的运用准则,

3.晶振对于单片机的影响。


一、判别晶振好坏

晶振作为电路中的心脏,具有极其重要的作用,在各种电子产品设备中广泛应用,如果出现不振就会导致整个设备不能正常工作,工程师要懂得辨认晶振好坏,BF824这是必要及首要条件,那么作为采购当然是也能辨认晶振好坏最好,这样可以帮助大家更好的采购晶振。那么应该要如何辨认判断呢?下面大家一起来了解下。

1、将电笔插入插座中(当然是火线),用一只晶振的脚接触电笔屁股,另一只脚用手接触,如果电笔亮,就是好的。

2、用万用表十K挡检测,无穷大为良品。

3、替换法。用数字电容表(或数字万用表的电容档)测量其电容,一般损坏的晶振容量明显减小(不同的晶振其正常容量具有一定的范围,可测量好的得到,一般在几十到几百PF)

4、用替换法。晶振很难用万用表判断的,正向电阻是无穷大反向电阻也是无穷大。

5、如果有条件呢就用示波器看有无波型。

6、最好的办法就是在电路中用万用表量一下它的两端有没有工作电压,若有的话,再有示波器量一下它的频率,若频率不对的话,很有可能它坏了。

7、用10K档量一量有一点阻值是不行的,摇一摇里面有振动是不行的。

8、可以加上电压和激励信号,用示波器一测就明白。

9、你可以测测它有没有输出,再测是否有控制电压。

10、若大批筛选的话,可搭一个单管晶体震荡电路,晶体的两个端子接个两孔小插座,作为测试晶振的插孔,用示波器或频率计测试其输出信号,还可测得频率精度;若无这两种仪器,可自制一个倍压检波探头,整流成一直流电压再用万用表1V档测的震荡电压高低,以判断晶振的好坏及品质。


二、石英晶振运用准则

(1) 挑选经实习证实质量安稳、牢靠性髙、有翻开出路、有超卓诺言的出产厂家的标准 石英晶振,不能选用挑选的或残次的石英晶振。

(2) 石英晶振的技能功用、质量等级、运用条件等应满意计划电路的恳求。

(3) 在满意功用参数的状况下,应选用低功耗、低热阻、低损耗角、高功率增益、高效 益的石英晶振。

(4) 国产石英晶振的优选。首要挑选通过认证断定的契合国标的石英晶振;通过运用查看的 契合恳求的可以安稳供货的石英晶振;有成劝运用阅历契合恳求的别的石英晶振。

(5) 进口石英晶振。国外威望组织的PPL、QPL (质量断定合格的石英晶振清单,Qualified Product List)中的石英晶振;出产进程中通过严厉挑选的髙牢靠石英晶振;通过国内运用查核契合恳求的髙质量的石英晶振。

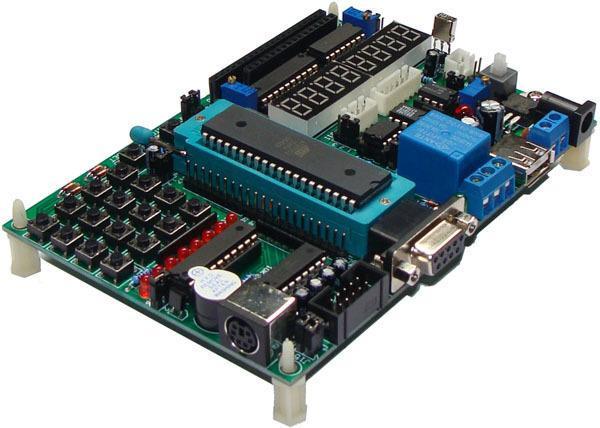

三、晶振对于单片机的影响

单片机晶振就是单片机内部电路产生单片机所需的时钟频率的电子元件,单片机晶振提供的时钟频率越高,那么单片机运行速度就越快,单片机接的一切指令的执行都是建立在其晶振提供的时钟频率。由此可见单片机中晶振的重要性了。通常一个单片机系统共用一个晶振,便于各部分保持同步。有些通讯系统的基频和射频使用不同的晶振,我们可以通过电子调整频率的方法保持同步。单片机系统中晶振的主要作用就是为系统提供基本的时钟信号,晶振通常与锁相环电路配合使用,来提供系统所需的时钟频率。如果不同子系统需要不同频率的时钟信号,可以用与同一个晶振相连的不同锁相环来提供。

所以说,单片机中没有了晶振,也就没有时钟周期,没有时钟周期,就无法执行程序代码,单片机就无法工作,程序也就无法烧入。因为单片机工作时,是一条一条地从RoM中取指令,然后逐步执行。我们把单片机访问一次存储器的时间称之为一个机器周期,这是一个时间基准。—个机器周期包括12个时钟周期。如果一个单片机选择了12MHZ晶振,它的时钟周期是1/12us,它的一个机器周期是12×(1/12)us,也就是1us。机器周期不仅对于指令执行有着重要的意义,而且机器周期也是单片机定时器和计数器的时间基准。若一个单片机选择了12MHZ的晶振(这个晶振可以是49S的插件晶振,也可以是贴片晶振),那么当定时器的数值加1时,实际经过的时间就是1us,这就是单片机的定时原理。
\
