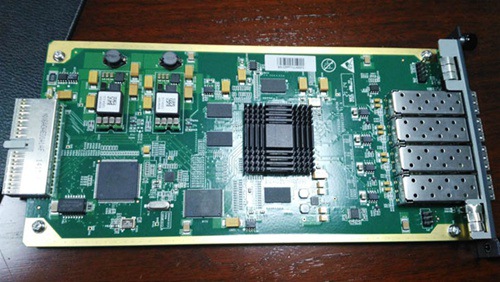

   废旧电路板回收之多层盲埋线路板精密重合度问题

多层盲埋、盲孔结构的印制电路板，一般都采用“分板”生产方式来完成，这就意味着要经过多次压板、钻孔、孔化电镀等才能完成，因而精密定位是非常重要的。
印制电路高精密度化是指采用细密线宽/间距、微小孔、狭窄环宽(或无环宽)和埋、盲孔等技术达到高密度化。而高精度是指“细、小、窄、薄”的结果必然带来精度高的要求，以线宽为例：O.20mm线宽，按规定生产出O.16-0.24mm为合格，其误差为(O.20土0.04)mm;而O.10mm的线宽，同理其误差为(0.10±O.02)mm，显然后者精度提高1倍，依此类推是不难理解的，因此高精度要求不再单独论述。
     埋、盲、通孔（多层盲埋线路板）结合技术也是提高印制电路高密度化的一个重要途径。一般埋、盲孔都是微小孔，除了提高线路板板面上的布线数量以外，埋、盲孔都是采用“最近”内层间互连，大大减少通孔形成的数量，隔离盘设置也会大大减少，从而增加了板内有效布线和层间互连的数量，提高了互连高密度化。
      盲埋孔多层电路板制造之层间重合度问题
通过采用普通多层线路板生产之销钉前定位系统，将各层单片之图形制作统一到一个定位系统中，为实现制造之成功创造了条件。对于像此次采用之超厚单片，如板厚达到2毫米，可通过于定位孔位置铣去一定厚度层的方法，同样将其归到了前定位系统之冲制四槽定位孔设备的加工能力之中。


废旧电路板回收之PCB线路板内外层蚀刻
PCB线路板因为工序很多，在制作的时候也很讲究，内外层蚀刻方法是不一样的，比较明显的区别是内层一般线宽线距较大，外层的线路比较密集。
内层：显影→蚀刻→剥离
外层：显影→二铜镀锡→剥离→蚀刻→剥锡
由于外层的线路很密集，空间不够，所以这个时候就需要想办法在不够的空间内达到做出线路的目的。堿蚀的能力可以达到1~2mil的ring即可，但是酸蚀则需要5mil左右，所以就必须使用锡将需要的线路先保护起来。
要注意的是PCB线路板在能不做堿蚀的地方尽量不做，因为堿蚀成本高於酸蚀。蚀刻因子是一个工厂的制成能力，是无法通过工序来提高的。酸堿蚀的蚀刻能力不一样而已。


废旧电路板回收之电路板问题解决
接地点要好
选择接地点的重要性想必不用我多说了吧。数不清的专业人员对它进行讨论了，通常来说要求标准共点地。就比如说前向放大器的多个地线应汇合后再与干线地连在一起等等。但在现实生活中，因受各种类型限制难以完完全全地做到。但是我们不能置之不理，应该竭尽全力遵循原则。这一常见问题在实际情况中是非常灵活的，不同人有不同人的解决方法。如能专门针对具体的pcb线路板来表述就非常容易理解了。
线条选择合理
叫都叫线路板了，线条当然是很重要滴！条件允许的情况下，尽量把线做得宽一些。高压及高频线应该圆滑一些，不能出现尖锐倒角。在转弯处也不应该呈90°，地线要尽可能地宽。想要解决接地点的问题，比较好的方法就是大面积的覆铜。如果还有更好的方法麻烦在评论区留个言，我也多学习学习嘻嘻。
PCB线路板的问题与设计和电路板加工是密不可分的。就比如说有些时候出现在后期制作中的问题，很有可能是在PCB线路板设计所导致的。比如说过多的过线孔，不达标的沉铜工艺等等就容易隐藏很多的安全隐患。从上述问题我们就能得出一个结论，在PCB线路板设计构思中应该尽可能地减少过线孔。如果同方向并行的线条数量多，密度大，在焊接时就会连在一起。因此，生产时焊接水平决定了线密度的大小。 焊点的间距过小，人工焊接的难度就加大了许多，这时解决焊接质量的唯一方法——减低工效。不然的话之后的问题会越来越多，也越来越难处理。焊接人员的水平和效率决定了焊点的最窄间距。
当焊盘或过线孔尺寸太小，对于人工钻孔来说难度就加大了。当焊盘的尺寸与钻孔尺寸不匹配时，对于数控钻孔来说就是晴天霹雳了，焊盘容易呈C字形状。情节严重的话焊盘都会被钻掉的。如果导线太细的话，而大规模的未布线区无铜，就很可能会出现腐蚀不均匀的现象。就是说当腐蚀完未布线区后，很有可能会过度腐蚀细导线。有时看起来线断了实则没断，严重一点的话就会断线。因此，设定敷铜不单单只是为了扩大地线面积。以上纯属个人观点，如果大家有什么想补充的可以在评论下方留言，大家共同进步！


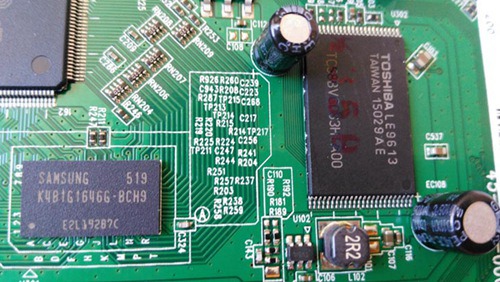

   香港废旧电路板回收之电路板焊盘焊掉了的补救方法
看到有的朋友会提问电路板的焊盘焊掉了怎么办，该如何处理？深圳线路板打样厂家在生产电路板制作的时候也同样遇到过一样的情况，今天就将小编在遇到这种情况的时候总结的一些经验分享给大家.
电路板在焊接时焊盘脱落多是因为焊接时间过长或反复焊接造成温度过高，电路板焊盘铜片反复膨胀才会脱落，在焊接的时候要多加注意这点防止更多的脱落。
         电路板将脱落的焊盘用刀切掉切到未脱落处，防止电路顺着脱落处扩大，如果你的元件引脚够长，可以将切断后的电路接头处的绝缘漆刮掉，上好焊锡将远见的引脚焊接在此处.如果你的PCB线路板元件引脚不够长，你可以使用一段细导线上好焊锡顺着焊盘孔穿过后焊接在元件引脚，另一头焊接在焊盘接头处并使用热熔胶固定防止再次开焊脱落
如果你的电路板焊盘出脱落十分严重不合适上面的方法你还可以选择飞线的方式，将导线一头焊接在脱焊的元件引脚上，另一端焊接在和脱焊的焊盘相连的任意焊点上.还有一种方式，搭桥，要是脱焊的焊盘元件引脚周围有同一线路上的元件，你可以直接将元件引脚焊接在那个元件的引脚上，废弃原焊盘，当然，焊接的时候一定看清不能焊串位防止烧坏元件。

香港废旧电路板回收之线路板翘曲产生的焊接缺陷
    电路板和元器件在焊接过程中产生翘曲，由于应力变形而产生虚焊、短路等缺陷。翘曲往往是由于电路板的上下部分温度不平衡造成的。对大的PCB,由于板自身重量下坠也会产生翘曲。普通的PBGA器件距离印刷电路板约0.5mm,如果电路板上器件较大，随着线路板降温后恢复正常形状，焊点将长时间处于应力作用之下，如果器件抬高0.1mm就足以导致虚焊开路。
3、电路板的设计影响焊接质量

    在布局上，电路板尺寸过大时，虽然焊接较容易控制，但印刷线条长，阻抗增大，抗噪声能力下降，成本增加；过小时，则散热下降，焊接不易控制，易出现相邻线条相互干扰，如线路板的电磁干扰等情况。因此，必须优化PCB板设计：（1）缩短高频元件之间的连线、减少EMI干扰。（2）重量大的（如超过20g）元件，应以支架固定，然后焊接。（3）发热元件应考虑散热问题，防止元件表面有较大的ΔT产生缺陷与返工，热敏元件应远离发热源。（4）元件的排列尽可能平行，这样不但美观而且易焊接，宜进行大批量生产。电路板设计为4∶3的矩形最佳。导线宽度不要突变，以避免布线的不连续性。电路板长时间受热时，铜箔容易发生膨胀和脱落，因此，应避免使用大面积铜箔。

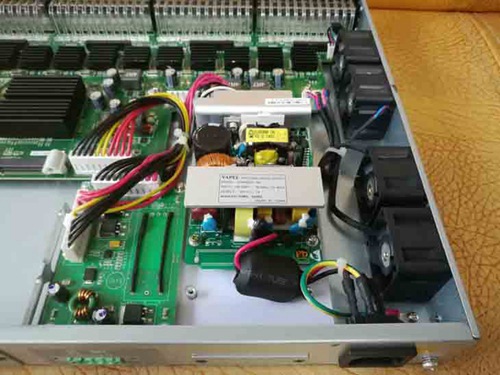

        废旧电路板回收之检测PCB板要注意功率集成电路的散热
功率集成电路应散热良好，不允许不带散热器而处于大功率的状态下工作。
检测PCB板要保证焊接质量
焊接时确实焊牢，焊锡的堆积、气孔容易造成虚焊。焊接时间一般不超过3秒钟，烙铁的功率应用内热式25W左右。已焊接好的集成电路要仔细查看，最好用欧姆表测量各引脚间有否短路，确认无焊锡粘连现象再接通电源。
检测PCB板引线要合理
如需要加接外围元件代替集成电路内部已损坏部分，应选用小型元器件，且接线要合理以免造成不必要的寄生耦合，尤其是要处理好音频功放集成电路和前置放大电路之间的接地端。
检测PCB板不要轻易断定集成电路的损坏
不要轻易地判断集成电路已损坏。因为集成电路绝大多数为直接耦合，一旦某一电路不正常，可能会导致多处电压变化，而这些变化不一定是集成电路损坏引起的，另外在有些情况下测得各引脚电压与正常值相符或接近时，也不一定都能说明集成电路就是好的。因为有些软故障不会引起直流电压的变化。
测试PCB板不要造成引脚间短路
电压测量或用示波器探头测试波形时，表笔或探头不要由于滑动而造成集成电路引脚间短路，最好在与引脚直接连通的外围印刷电路上进行测量。任何瞬间的短路都容易损坏集成电路，在测试扁平型封装的CMOS集成电路时更要加倍小心。
