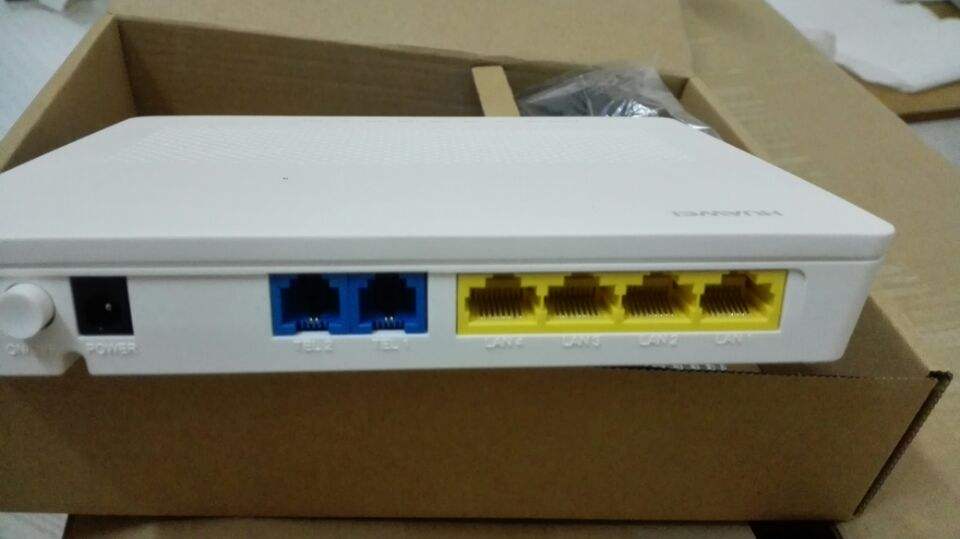

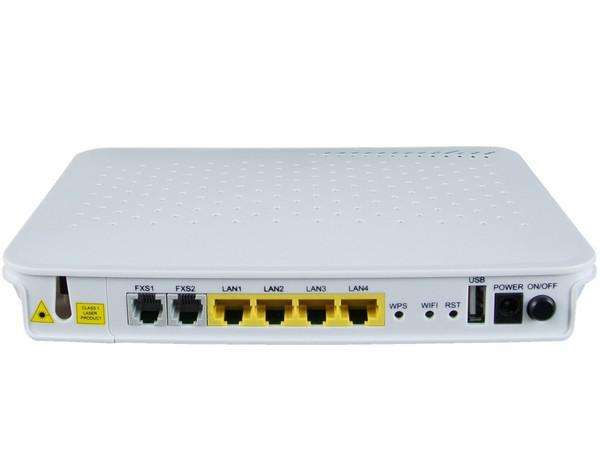

光猫

 光猫也称为单端口光端机，是针对特殊用户环境而设计的产品，它利用一对光纤进行单E1或单V.35或单10BaseT点到点式的光传输终端设备。该设备作为本地网的中继传输设备，合用于基站的光纤终端传输设备以及租用线路设备。而对于多口的光端机一般会直称作“光端机”，对单端口光端机一般使用于用户端，工作类似常用的广域网专线（电路）联网用的基带MODEM，而有称作“光猫”、“光调制解调器”。 有E1光猫，以太网光猫，V35光端机，就是根据客户的需求配置相应的业务接口，E1光猫是经由光纤来传输E1信号，以太网光猫是经由光纤来传输2M以太网信号，V35光猫是经由光纤来传输V35信号。

光猫是一种类似于基带MODEM（数字调制解调器）的设备，和基带MODEM不同的是接入的是光纤专线，是光信号。用光电信号的转换和接口协议的转换后接入路由器，他属于是广域网接入的一种，也就是经常说到的光纤接入，只要存在光纤的地方都需要光猫对光信号进行转换。

工作原理

光猫的设备采用大规模集成芯片，电路简朴，功耗低，可靠性高，具有完整的告警状态指示和完善的网管功能。 光猫是一种类似于基带modem（数字调制解调器）的设备，和基带modem不同的是接入的是光纤专线，是光信号。用于广域网中光电信号的转换和接口协议的转换，接入路由器，是广域网接入。光电收发器是用局域网中光电信号的转换，而仅仅是信号转换，没有接口协议的转换。 应用范围编纂 单说以太网光猫，使用范围于间隔超过20KM，中间需要通过SDH/PDH等光传输设备中转的情况下。一般来说光猫的速率是打包在2M电路上，所以光猫的光收发器的区别也在于其速率，光猫是2M,光收发器是100M。

 一般应用场景：

客户-以太网光猫-光缆-E1光猫-2M电缆-局端SDH光端机-另一个局SDH光端机-PDH光端机-E1转以太网协转-客户设备(以太交换机或电脑等)。当然光猫还有V.35光猫，V.24光猫，RS-232光猫等等。 [3]  组成编纂 光调制解调器由发送、接收、控制、接口及电源等部门组成。数据终端设备以二进制串行信号形式提供发送的数据，经接口转换为内部逻辑电平送入发送部门，经调制电路调制成线路要求的信号向线路发送。接收部门接收来自线路的信号，经滤波、反调制、电平转换后还原成数字信号送入数字终端设备。类似于电通讯中对高频载波的调制与解调，光调制解调器可以对光信号进行调制与解调。无论是模拟系统仍是数字系统，输入到光发射机带有信息的电信号，都通过调制转换为光信号。光载波经由光纤线路传输到接收端，再由接收机通过解调把光信号转换为电信号。

 光调制器是由微波封装的高频DFB激光二极管与APC、ATC控制电路组成E/O转换部件,利用射频微波信号直接调制超高频激光二极管产生强度调制光信号,再耦合到单模光纤中,经约5km光纤传输后,再由光解调器接收完成O/E转换,光解调器是由高速跨阻放大器的PD组件与宽带低噪声放大器组成。 该转换必需保证高线性、低失真传输,因此,要通过减小射频输入功率,增加放大器增益而完成。设计的重点在于器件的微波封装,阻抗匹配,对器件等效电路进行模拟,设计出公道共平面微带线电路,用CAD优化终极达到行波与复数共轭匹配,还要解决系统中高增益前置放大以及减小三阶交调等技术题目。
