香港废旧线路板回收之线路板冲孔产生原因
凹、凸模间隙过小，造成在凸模和凹模两侧产生裂纹而不重合，断面两端发生两次挤压剪切。
凹、凸模间隙过大，当凸模下降时，裂纹发生晚，像撕裂那样完成剪切，造成裂纹不重合。
刃口磨损或出现圆角与倒角，刃口未起到楔子的分割作用，整个断面产生不规则的撕裂。

解决方法：
     合理选择凹、凸模的冲裁间隙。这样的冲裁剪切介于挤压和拉伸之间，当凸模切入材料时，刃口部形成楔子，使板材产生近于直线形的重合裂纹。
及时对凹、凸模刃口所产生的圆角或倒角进行整修。
确保凹、凸模的垂直同心度，使配合间隙均匀。
确保模具安装垂直平稳。

香港废旧线路板回收公司是国内较早开展各种电路板废品回收的企业，我们在回收处理方面积累了许多宝贵的经验及技术；我们实现了在电路板工业废料处理中避免了再次污染的新技术。我们以“诚实、公正、守信”为宗旨，凭借“合理价格、平等互利”的基础上与各厂商建立良好的长期合作关系。

淮南废旧线路板回收之陶瓷电路板双面板价格

  陶瓷电路板双面板价格算是陶瓷电路板里面报的比较多的，陶瓷电路板双面板也好，单面板也罢，具体的报价都需要按照图纸、工艺要求、数量、交期综合评估报价的。

  陶瓷电路板价格整体比普通PCB板要贵，主要是因为陶瓷电路板有着其他PCB板不能拥有的优越性能。价值决定价格。



香港废旧线路板回收之层压板制程原因：
   正常情况下，层压板只要热压高温段超过30min后，铜箔与半固化片就基本结合完全了，故压合一般都不会影响到层压板中铜箔与基材的结合力。但在层压板叠配、堆垛的过程中，若PP污染，或铜箔毛面的损伤，也会导致层压后铜箔与基材的结合力不足，造成定位(仅针对于大板而言)或零星的铜线脱落，但测脱线附近铜箔剥离强度也不会有异常。

层压板原材料原因：

1、上面有提到普通电解铜箔都是毛箔镀锌或镀铜处理过的产品，若毛箔生产时峰值就异常，或镀锌/镀铜时，镀层晶枝不良，造成铜箔本身的剥离强度就不够，该不良箔压制板料制成PCB后在电子厂插件时，铜线受外力冲击就会发生脱落。此类甩铜不良剥开铜线看铜箔毛面(即与基材接触面)不会后明显的侧蚀，但整面铜箔的剥离强度会很差。
2、铜箔与树脂的适应性不良：现在使用的某些特殊性能的层压板，如HTg板料，因树脂体系不一样，所使用固化剂一般是PN树脂，树脂分子链结构简单，固化时交联程度较低，势必要使用特殊峰值的铜箔与其匹配。当生产层压板时使用铜箔与该树脂体系不匹配，造成板料覆金属箔剥离强度不够，插件时也会出现铜线脱落不良。

    香港废旧线路板回收之多层PCB线路板打样难点
由于多层电路板中层数众多，用户对PCB层的校准要求越来越高。通常，层之间的对准公差控制在75微米。考虑到多层电路板单元尺寸大、图形转换车间环境温湿度大、不同芯板不一致性造成的位错重叠、层间定位方式等，使得多层电路板的对中控制更加困难。
   内部电路制作的难点
多层电路板采用高TG、高速、高频、厚铜、薄介质层等特殊材料，对内部电路制作和图形尺寸控制提出了很高的要求。例如，阻抗信号传输的完整性增加了内部电路制造的难度。
宽度和线间距小，开路和短路增加，短路增加，合格率低;细线信号层多，内层AOI泄漏检测概率增加;内芯板薄，易起皱，曝光不良，蚀刻机时易卷曲;高层plate多为系统板，单位尺寸较大，且产品报废成本较高。
压缩制造中的难点
     许多内芯板和半固化板是叠加的，在冲压生产中容易出现滑板、分层、树脂空隙和气泡残留等缺陷。在层合结构的设计中，应充分考虑材料的耐热性、耐压性、含胶量和介电厚度，制定合理的多层电路板材料压制方案。
由于层数多，膨胀收缩控制和尺寸系数补偿不能保持一致性，薄层间绝缘层容易导致层间可靠性试验失败。
钻孔制作难点
        采用高TG、高速、高频、厚铜类特殊板材，增加了钻孔粗糙度、钻孔毛刺和去钻污的难度。层数多，累计总铜厚和板厚，钻孔易断刀；密集BGA多，窄孔壁间距导致的CAF失效问题；因板厚容易导致斜钻问题。


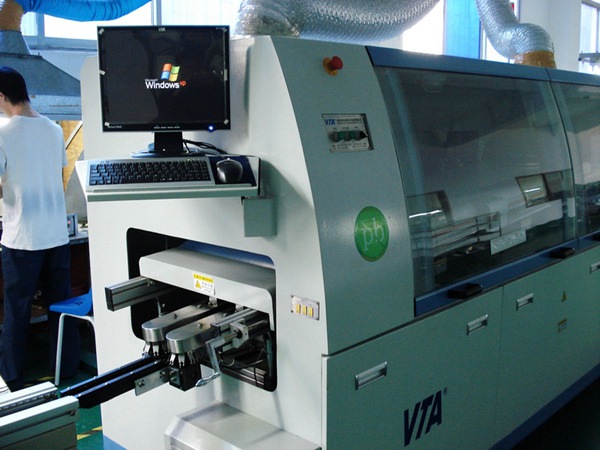

  香港废旧线路板回收之电路板的制作
目前，在电子产品加工领域，多层线路板作为其中一个重要的电子元件必不可少。目前，PCB线路板有着多种类型，像高频线路板板材、微波电路板等多种种类的印刷电路板已经在市场中打出了一定的知名度。多层线路板厂针对各种板材类型有特定的加工制作工艺。但是总体来说，多层线路板厂家是需要考虑几下三大方面。
1.考虑工艺流程的选择
多层线路板制作容易收到多种因素的影响，加工层数、打孔工艺、表面涂层处理等工艺流程都会会PCB线路板成品质量造成影响。因此，这对这些工艺流程环境，多层线路板制作是结合制作设备的特性进行充分考虑，并能根据PCB板种类和加工需求的不同进行灵活的调整。2.考虑基材的选择
电路板的基材主要可以分为有机材料和无机材料两大种类，每种材料都有其独特优势所在。因此，基材种类的确定考虑介电性能、铜箔类型、基槽厚度、可加工特性等多种性能。其中，表层铜箔厚度是影响这种印刷电路板性能的关键因素。一般来说，厚度越薄，对于蚀刻的便利和提高图形的精密程度都有优势。
3.考虑生产环境的设定
多层线路板制作车间的环境也是十分重要的一个方面，环境温度和环境湿度的调控都是至关重要的因素。环境温度如果变化过于显着，可能会导致基材板上的钻孔断裂。环境湿度如果过大，核能对吸水性强的基材的性能有不利影响，具体表现在介电性能方面。因此，电路板厂家在生产时，维持适当的环境条件十分必要。


 香港废旧线路板回收之陶瓷基板电路板的缺点

  陶瓷基板电路板 有这很多其他地电路板不可替代的优势，但是同时陶瓷电路板也有他自身的缺点，因此陶瓷容易碎，因此陶瓷电路板一把都是规格很小，最大尺寸氧化铝陶瓷基板电路板尺寸120mm*120mm,采用氮化铝陶瓷基板的最大尺寸是140mm*190mm.不想普通版可以做一米以上长宽的电路板。

  另外陶瓷电路板，对切割机器也比较严格，一般采用激光切割和钻孔，才能最大限度的减少报废。


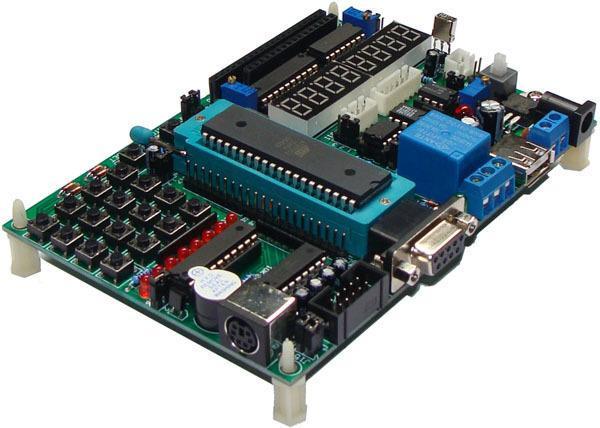

香港 废旧线路板回收之PCB印制板阻焊颜色
PCB板主要是提供电子元器件之间的相互连接。颜色其实与其性能并无直接关系。颜色的不同也不会对电器性能产生影响.线路板的性能高低是由所用材料，布局和板子的层数等因素来决定的。不过，在做线路板的过程中，黑色是特别容易造成色差的，如果线路板厂使用的原材料和制作工艺稍有偏差，就会因色差造成PCB线路板不良率的升高。这样会使生产成本增加。
线路板的原材料在我们生活中是很常见的，它是由玻璃纤维和树脂等相结合组成，硬化而形成一种隔热、绝缘，不容易弯曲的板。这就是线路板基板。如果仅靠玻璃纤维和树脂结合成的PCB基板是不能传递信号的，所以我们会在表面覆盖一层铜，而因此我们也叫PCB基板为覆铜线路板。由于黑色PCB板的电路走线难以辨认，会增加研发及售后阶段的维修和调试的难度， 一般如果没有功力深厚的RD(研发)设计人员和实力强大的维修队伍的品线路板厂，是不会轻易制作黑色PCB板的。可以说采用黑色PCB板是一个品牌对RD设计和后期维修团队有信心的表现，从侧面而言，也是生产商对自己实力自信的一种体现。基于以上原因使得各大厂商在为产品选择PCB板设计的时候，都会慎重考虑。因此就形成了大部分的电子产品中采用红色PCB板、绿色PCB板或者蓝色PCB板，仅仅在中高端或者顶级旗舰级产品上才能见到黑色PCB板的情况，所以并不是说黑色PCB板比绿色PCB板好，颜色与PCB线路板的性能其实无直接关系。
