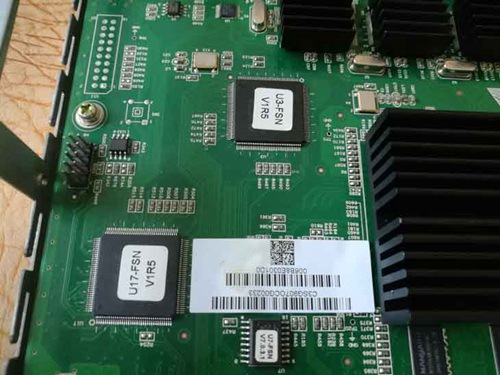

PCB即PrintedCircuitBoard的简写，中文名称为印制电路板，又称印刷电路板、印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的，故被称为“印刷”电路板。

PCB的历史

印制电路板的发明者是奥地利人保罗·爱斯勒（PaulEisler），他于1936年在一个收音机装置内采用了印刷电路板。1943年，美国人将该技术大量使用于军用收音机内。1948年，美国正式认可这个发明用于商业用途。自20世纪50年代中期起，印刷电路版技术才开始被广泛采用。

在印制电路板出现之前，电子元器件之间的互连都是依靠电线直接连接实现的。而现在，电路面包板只是作为有效的实验工具而存在；印刷电路板在电子工业中已经占据了绝对统治的地位。

PCB设计

印制电路板的设计是以电路原理图为根据，实现电路设计者所需要的功能。印刷电路板的设计主要指版图设计，需要考虑外部连接的布局、内部电子元件的优化布局、金属连线和通孔的优化布局、电磁保护、热耗散等各种因素。优秀的版图设计可以节约生产成本，达到良好的电路性能和散热性能。简单的版图设计可以用手工实现，复杂的版图设计需要借助计算机辅助设计（CAD）实现。

PCB的分类

根据电路层数分类：分为单面板、双面板和多层板。常见的多层板一般为4层板或6层板，复杂的多层板可达十几层。

根据软硬进行分类：分为普通电路板和柔性电路板。
